滾輪導軌與滾珠導軌的對比：
滾珠導軌知名品牌：日本THK、臺灣上銀HIWIN；
滾輪導軌知名品牌：德國納德拉NADELLA。

滑塊與導軌的分離后果
    滾珠導軌在安裝時要非常小心，一旦滑塊從導軌上滑落，滾珠很容易就會散落一地，即使重新把導軌插入滑塊，整個滾珠導軌套的工作效率也只會是原來的30%，甚至更少，使用壽命也會極大地縮短。
    而滾輪導軌在安裝或展示過程中，可以隨時將滑塊從導軌上取下，不用有任何的擔憂。

安裝精度要求
    裝配時，滾珠導軌對裝配基座的精度要求非常嚴苛，需要看表調平打磨等，耗時費力。
    而裝配的精度對滾輪導軌的使用幾乎沒有任何影響，省時省力。同樣裝配一套導軌，滾輪導軌的裝配耗時只是滾珠導軌的1/4。

這個長度是軌的總長，不是行程。全長=有效行程+滑塊間距（2個以上滑塊）+滑塊長度×滑塊數量+兩端的安全行程，如果增加了防護罩，需要加上兩端防護罩的壓縮長度。需要注意的是，事先問清楚該品牌該規格導軌整支的最大長度，超過這個長度是需要對接使用的。多數廠家整支長度最大是4000（微軌一般是1000），有些是3000，這和廠家的加工設備有關。需要對接并且用戶想事先在機器上加工安裝孔的情況下最好提供接口圖紙。另一點請特別注意，導軌上的安裝孔孔間距是固定的，用戶在確定軌長時要注意位置，例：15的軌，長600。如果不告訴供應商需要的端部尺寸，一般到貨的狀態是10個安裝孔，導軌兩端面到各自最近的安裝孔中心的距離是30、30，但也有可能是其他尺寸。各品牌對端部尺寸的出貨規定略有差異，多數是默認兩端相等。還有一點，導軌的長度誤差，一般品牌默認2000以下±1~2mm，2000~4000的±2~3mm，如果用戶要求比較精確，最好在訂購合同上注明誤差值或提供圖紙。這種情況供應商可能會收取附加加工費。

3---確定滑塊類型和數量。

常用的滑塊是兩種：法蘭型，方形。前者高度低一點，但是寬一點，安裝孔是貫穿螺紋孔，后者高一點，窄一點，安裝孔是螺紋盲孔。兩者均有短型、標準型和加長型之分（有的品牌也稱為中負荷、重負荷和超重負荷），主要的區別是滑塊本體（金屬部分）長度不同，當然安裝孔的孔間距也可能不同，多數短型滑塊只有2個安裝孔。滑塊的數量應由用戶通過計算確定，在此只推薦一條：少到可以承載，多到可以安裝。滑塊類型和數量與滑軌寬度構成負載大小的三要素。

一、性能優勢

雙軸心工業滑軌的性能優勢總結來說就是組裝簡易、防粉塵、長度可拼接、功能大眾化以及低噪音。

1.耐磨性優秀。雙軸心工業滑軌的鋼軸經過特殊加硬處理，在使用過程中的抗磨性能非常優秀。

2.高精度。雙軸心工業滑軌的重復定位精度能夠達到0.05mm級別。

那為什么其它導軌不能呢?比如常見的滾珠導軌，是滾珠與導軌面直接接觸的，滑塊快速移動時，滾珠從承載滾道進入方向器，然后再進入滑塊的反向孔中。反向孔的壁不停地施加阻力于滾珠上，促使其改變運動方向。如果速度很快，那對方向器的沖擊就會太大，不但反向器的損耗加快，而且會產生很大的噪音。因此，滾珠導軌不適合高速運行。一般運行速度在2-3米/秒左右，很少能夠達到4米/秒。

(1)標準型、間隙調整型直線軸承、開口型直線軸承、加長型直線軸承、通用型直線軸承

(2)法蘭式直線軸承可分為:圓法蘭型、方法蘭型、橢圓法蘭型、導向圓法蘭型、導向方法蘭型、導向橢圓法蘭型、加長圓法蘭型。

按規格制式分:

分為兩大系列即LM和LME系列.其代號LM系列用于亞洲，東南亞國家，日本，韓國，中國等。以公制尺寸為標準，配用的直線軸外徑公差一般是h7。LME系列多用于歐洲，美國，德國，意大利等地區。以英制尺寸為標準，也有公制尺寸，配用的直線軸外徑公差一般是g6。兩大系列結構特點，除尺寸不同，孔徑公差不同，其結構大致一樣。

滾輪直線導軌，根據其工作原理：為了保證滾輪直線導軌的平穩運行，對制造精度和安裝精度有很高的要求；由于高制造精度和高安裝精度，因此對安裝參考平面的精度的要求也很高。
;這種全面的運動精度超出了客戶的實際需求，在工廠自動化和工業支持應用中，相當一部分應用具有普通精度。
由于滾珠直線導軌對安裝基準面的精度要求很高，因此工業鋁型材和滾珠直線導軌不兼容。
滾輪直線導軌對安裝基準面的精度沒有很高的要求，并且可以與工業鋁型材兼容，并且可以滿足工廠自動化和工業支持應用的大多數精度要求。

滾輪直線導軌在工業鋁型材上的安裝方式，按導軌的類型，可分為：
一：雙沿V型導軌
可再細分為：
A：T型導條放置在工業鋁型材的T型槽中，T型導條上有螺紋孔，通過螺栓把GV3導軌固定壓緊在鋁型材上：

B：GV3導軌直接安裝在工業鋁型材上的一個平整的安裝面；這種導軌鋁型材有中空的腔體，可以方便地通過皮帶，鏈條等形成回路：

C：鋁制安裝板用T型螺母固定在鋁型材上，HDS2雙沿V型導軌，通過螺栓固定在安裝板上。這種導軌鋁型材有中空的腔體，可以方便地通過皮帶，鏈條等形成回路。

二：單沿V型導軌
需要兩根單沿V型導軌配合使用：
A：每根單沿V型導軌通過T型導條固定在鋁型材上，其中的一根導軌帶齒條，可方便采用齒輪齒條傳動方式：

B：每根單沿V型導軌直接安裝在鋁型材的平整安裝面上，其中的一根導軌帶齒條，可方便采用齒輪齒條傳動方式：

滾輪直線導軌在工業鋁型材上的安裝，簡易方便，極大地簡化了工程師的設計工作。

今線性滑軌天針對超長的對接直線導軌的安裝介紹如下：

4、測試滾珠直線滑塊是否能順利通過。

2、簡單點說就是看雙軸心滑塊的滾輪，是在軌道的外側（外置），在軌道中間就是內置

現在，直線導軌，滾珠絲杠已經被廣泛應用于CNC數控機床、精密檢測儀器、全電動注塑機、機器人、機械手臂、3D打印設備、包裝機械、木工機械等需要精密傳動控制及定位的領域中。但是，這些直線導軌在使用中，由于受到外部環境的影響，造成它們非常容易被銹蝕。直線導軌銹蝕主要是由兩種原因造成的：一是軸承自身的金屬侵蝕，二是工具要素的侵蝕。

一.直線滑軌，最經典的型號，也是滑軌里最穩固最牢靠的一種，價格偏貴

導軌的型號：HGH/HGW/EGH 滑塊的型號：MGN/MGW

二.內置式雙軸心直線導軌,穩定順滑，一般用在追求品質的高檔家具上

導軌的型號：SHR 滑塊的型號：SGB

鋁型材導軌是由導軌鋁型材進行深加工得到的。導軌鋁型材也屬于工業鋁型材的一種，可以根據需要開模定制。鋁型材直線導軌跟普通鋁型材相比直線度要求比較高，因為它主要用于直線往復運動的場合。

鋁型材導軌用于直線運動，并可以承擔一定扭矩，雙軸心導軌可以在高負載的情況下進行高精度的直線往復運動。

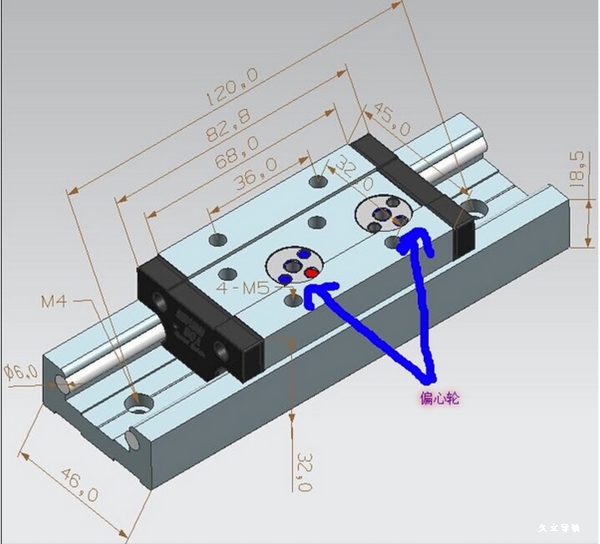

　　把機米螺絲松掉，就是紅色小孔里面的螺絲松掉，然后用斜口尖嘴鉗子固定藍色的兩個小孔，左右轉動，調節滑塊，直到滑塊間隙最適合自己使用的時候為止，然后再把紅色小孔里的機米螺絲鎖住就好了。鎖紅色小孔里面機米螺絲之前一定要檢查中間那個小孔的軸承螺絲是否松動，如有松動請擰緊。

1.可調式預壓，,偏心螺母設計，調節簡易，可達零間隙。

2.本體可代替基面安裝，磨損零件可替換，降低成本。

3.滑輪設計適用于高灰塵場合，高速度。低噪音等特點。

4。高重復定位精度，高平行精度，誤差為正負0.02MM。

第一，SBR導軌跟TBR直線導軌的滑塊跟尺寸是不一樣的。SBR導軌的形狀一般都是四方形的，當然也有一部分的是用一些螺紋孔來貫穿的。

第二，SBR導軌跟TBR直線導軌兩者各自的組合高度是不一樣的。SBR導軌跟TBR直線導軌兩者的滑軌跟自身的滑塊的中心高度都不一樣，但是他們的滑塊跟滑軌是可以任意進行交換的。

第三，TBR直線導軌在價格方面比SBR導軌要稍微貴一點。因為兩者在設計跟所用材料的質量的數量上是有差距的，所以這兩種導軌的價格有所差異也是十分正常的。

第四，在受力性能上面，其實，SBR導軌跟TBR直線導軌是沒有太大差異的。
